Opis produktu

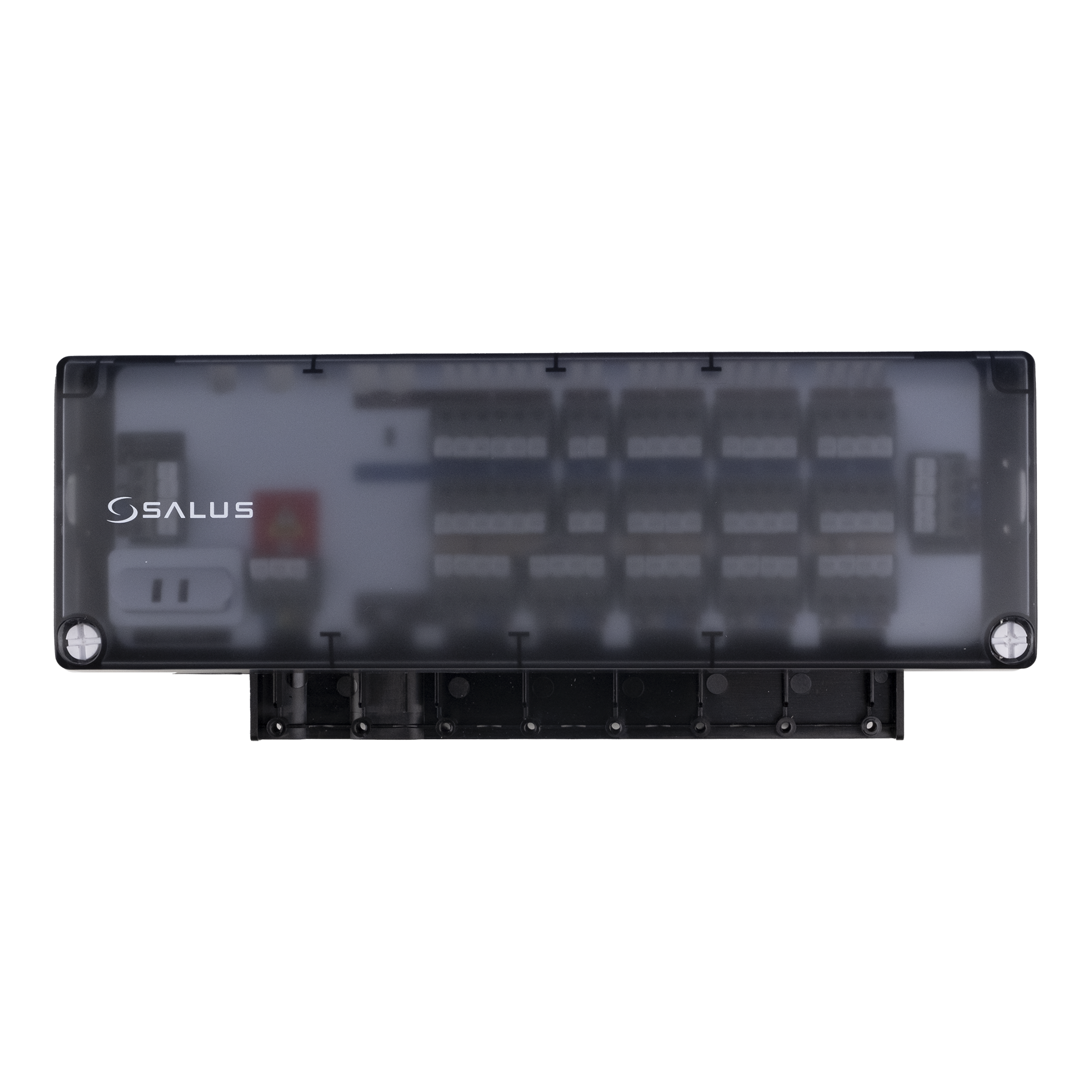

CB500Przewodowa listwa sterująca z wbudowanym modułem, 5 stref, 230V CB500
CB500 to przewodowa listwa sterująca, która umożliwia sterowanie 5 oddzielnymi strefami jako samodzielne urządzenie. Jej wbudowany moduł steruje źródłami ogrzewania i chłodzenia. Liczbę kontrolowanych stref można zwiększyć do 15 za pomocą dodatkowego modułu rozszerzającego CB500X (główna listwa sterująca CB500 + dwa moduły rozszerzające CB500X).
Każda strefa może być obsługiwana przez jeden regulator temperatury. Zasilanie 230 V dla każdego regulatora jest pobierane bezpośrednio z listwy sterującej. CB500 posiada wyjścia beznapięciowe do sterowania kotłem, pompą ciepła lub agregatem chłodniczym. Umożliwia również przełączanie pomiędzy trybami ogrzewania i chłodzenia. Jednostka wyposażona jest w wyjścia 230V dla pompy UFH, 2 portowego zaworu strefowego i siłowników. Zaciski sprężynowe zapewniają szybkie i wygodne podłączenie przewodów, co przyspiesza instalację. CB500 jest również przystosowany do pracy z siłownikami NC (normalnie zamkniętymi).CB500 może być montowana natynkowo lub na szynie DIN w celu szybkiego i łatwego podłączenia.
Cechy produktu:
• Steruje 5 niezależnymi strefami grzewczymi
• 20 wyjść do podłączenia siłowników
• Beznapięciowe przekaźniki kotła, pompy ciepła lub agregatu chłodniczego
• Nowe zaciski do podłączenia przewodów, bardzo łatwe w użyciu
• Wysuwane zaciski ochronne dla wszystkich przewodów
• Możliwość rozbudowy za pomocą rozszerzenia CB500X (do 15 stref)
•Wąska obudowa
Dane techniczne
Zasilanie: 230 V AC 50 Hz
Max obciążenie: 7A
Pompa / Kocioł / HP (Chiller) Maks. obciążenie przekaźnika: 5A
Wejścia: Ogrzewanie / Chłodzenie (beznapięciowe ) & Czujnik punktu rosy
Wyjścia: Wyjście sterujące kotła (beznapięciowe), Wyjście sterujące pompy ciepła / chillera (beznapięciowe) Sterowanie pompą UFH i zaworem strefowym UFH (AC 230V) Siłowniki (AC 230V)
Wymiary [mm]: 270 x 110 x 55
CB500 - Schemat podłączenia.
UWAGA! Jeśli listwy sterujące CB500 i CB500X połączone są za pomocą złącza EXTENSION, to nie wolno podłączać dodatkowego zasilania
230V do styków zasilających w listwie CB500X. W przeciwnym razie, grozi to trwałym uszkodzeniem listew sterujących. Wejście
zasilania w CB500X należy używać wtedy, gdy listwa działa jako samodzielne urządzenie (gdy gniazda EXTENSION nie są używane).
