Opis produktu
Rozdzielacz HERZ 12 obwodów ze stali nierdzewnej
Precyzyjna regulacja przepływu i niezawodny rozdział instalacji ogrzewania podłogowego.
Masz do wykonania większą instalację ogrzewania podłogowego i zależy Ci narównomiernym grzaniu pomieszczeń, łatwej regulacji przepływu oraz trwałości całego układu?

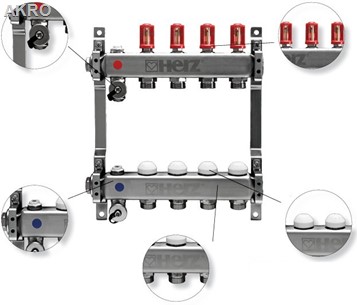

HERZ 1 8632 12 to profesjonalny, 12-obwodowy rozdzielacz wykonany ze stali nierdzewnej. Belka zasilająca wyposażona jest w przepływomierze, a belka powrotna we wkładki termostatyczne M28 × 1,5. Konstrukcja umożliwia wygodne wyregulowanie poszczególnych pętli oraz przygotowanie instalacji do współpracy z automatyką pokojową.
Dlaczego warto wybrać HERZ?
✓ 12 niezależnych obwodów – rozwiązanie do większych instalacji ogrzewania płaszczyznowego.
✓ Przepływomierze 0–3 l/min – kontrola i regulacja przepływu na każdej pętli.
✓ Stal nierdzewna – wysoka trwałość i odporność na korozję.
✓ Wkładki termostatyczne M28 × 1,5 – możliwość zastosowania odpowiednich siłowników.
✓ Wyjścia G 3/4 Eurokonus – łatwy dobór złączek do popularnych systemów rurowych.
✓ Odpowietrzenie i spust – łatwiejsze napełnianie, uruchamianie i obsługa instalacji.
✓ Uchwyty montażowe – montaż na ścianie lub w szafce rozdzielaczowej.

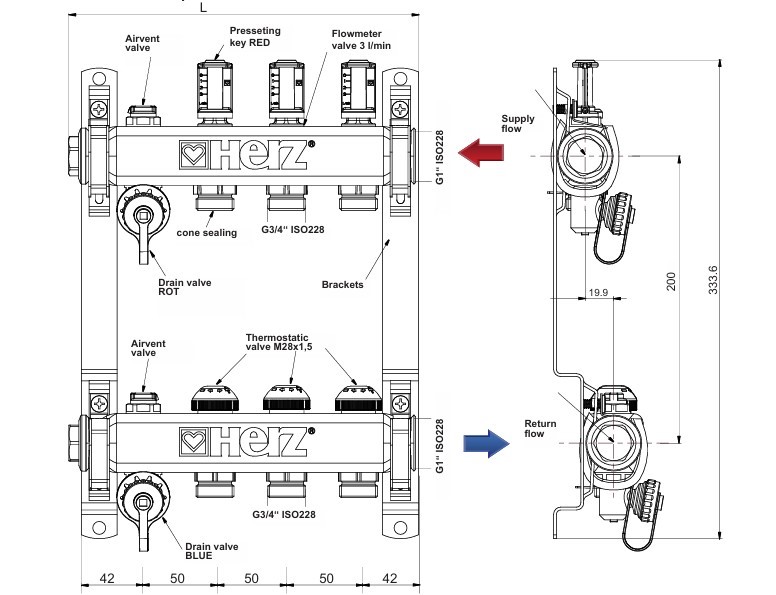

Najważniejsze parametry techniczne
| Producent | HERZ |
| Seria | 1 8632 |
| Numer katalogowy | 1 8632 12 / 1863212 |
| Liczba obwodów | 12 |
| Średnica rozdzielacza | DN25 |
| Materiał belek | stal nierdzewna |
| Przyłącze główne | gwint wewnętrzny 1" |
| Wyjścia na pętle | GZ G 3/4, uszczelnienie stożkowe / Eurokonus |
| Przepływomierze | 0–3 l/min |
| Wkładki termostatyczne | M28 × 1,5 |
| Maks. ciśnienie robocze z przepływomierzami | 6 bar |
| Ciśnienie próbne | 10 bar przy 20°C |
| Temperatura robocza | 2–70°C |

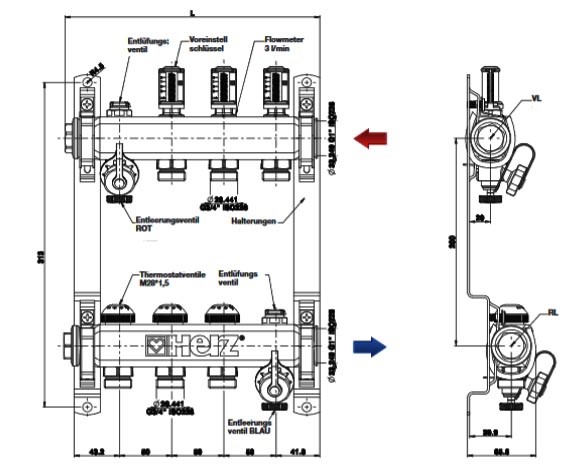

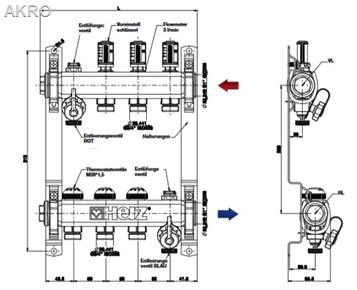

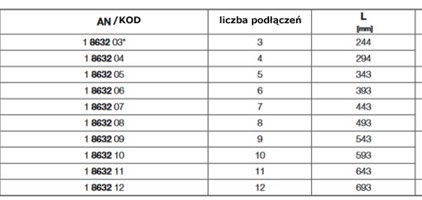

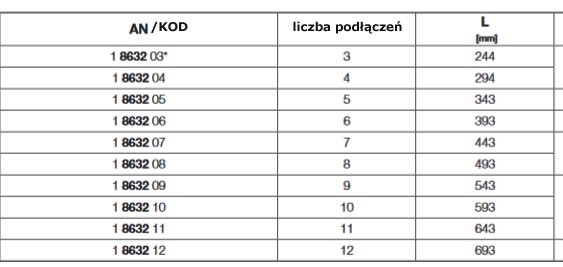

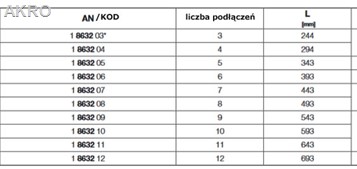

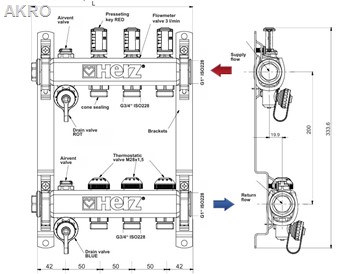

| Długość | 693 mm |
| Wysokość | 313 mm |

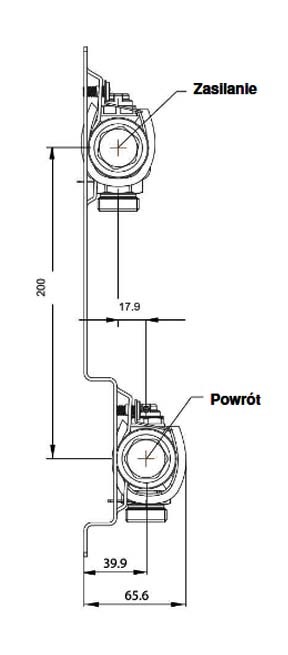

| Wymiar montażowy | ok. 66 mm |
Zastosowanie
Rozdzielacz HERZ przeznaczony jest do rozdziału i regulacji instalacji ogrzewania oraz chłodzenia płaszczyznowego. Może być stosowany w:
- ogrzewaniu podłogowym,
- ogrzewaniu ściennym,
- ogrzewaniu sufitowym,
- systemach chłodzenia płaszczyznowego,
- instalacjach współpracujących z grzejnikami.
Po dobraniu odpowiednich złączek G 3/4 Eurokonus rozdzielacz może współpracować z popularnymi systemami rur stosowanymi w ogrzewaniu płaszczyznowym, w tym z rurami PEX, PE-RT oraz wielowarstwowymi.
Zawartość oferty
- belka zasilająca ze 12 przepływomierzami,
- belka powrotna z 12 wkładkami termostatycznymi M28 × 1,5,
- elementy odpowietrzające,
- zawory do napełniania i opróżniania instalacji,
- elementy zamykające,
- uchwyty montażowe.
Ważne przed montażem
Złączki zaciskowe G 3/4 Eurokonus należy dobrać osobnoodpowiednio do średnicy i rodzaju zastosowanej rury.
Jeżeli instalacja wymaga głównych zaworów kulowych odcinających na zasilaniu i powrocie, należy dobrać je oddzielnie.
Siłowniki elektryczne również dobierane są osobno. Wkładki termostatyczne posiadają gwint M28 × 1,5.
Belka z przepływomierzami powinna pracować na zasilaniu. Przepływomierze fabrycznie ustawione są w pozycji całkowicie otwartej i umożliwiają późniejsze hydrauliczne zrównoważenie poszczególnych pętli.
Przepływomierze i wkładki termostatyczne nie zastępują właściwych elementów odcinających instalację.
HERZ – trwały rozdzielacz do profesjonalnej instalacji
Stal nierdzewna, 12 niezależnych obwodów, dokładna regulacja przepływu oraz możliwość współpracy z automatyką sprawiają, że jest to rozwiązanie przeznaczone do instalacji, które mają pracować stabilnie i niezawodnie przez lata.
