Opis produktu

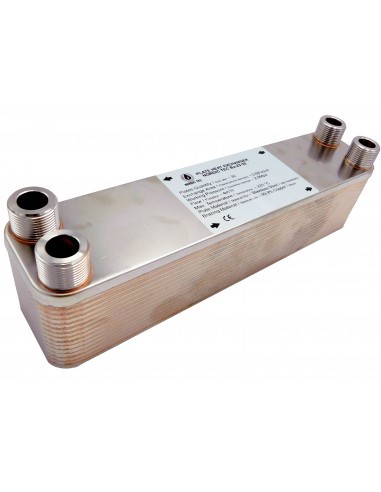

[Płytowy wymiennik ciepła Ba-23-30 3/4 30PŁYT 111]Płytowy wymiennik ciepła
BA-23-30 - 35kW 3/4"
30 płyt
35kW
3/4"
Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.
Ilość płyt - 30
Rozmiary przyłączy - 4xGZ 3/4"
Przepływ nominalny - 4 m3/h
Powierzchnia wymiany - 0,690 m²
Ciśnienie robocze - 10 bar
Ciśnienie testowe - 20 bar
Minimalna temperatura - -195 st.C
Maksymalna temperatura - +230 st. C
Masa - 2,0 kg
Materiał płyt - Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
ZALETY
Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
Małe gabaryty przy dużych mocach cieplnych
Wysoki współczynnik wymiany ciepła
Lutowane w piecach próżniowych tworzą konstrukcję niezwykle odporną na zmiany ciśnienia i temperatury
Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie urządzenia do indywidualnych potrzeb
Prosty montaż i demontaż.
łatwość ewentualnego czyszczenia
Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
ZASTOSOWANIE
Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
Podłączanie ogrzewania podłogowego
Wszelkiego rodzaju instalacje CO i CWU
Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
Praca w charakterze skraplacza/parownika przy pompach ciepła
Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
Podłączanie instalacji pod sieć miejską
Montaż wymiennika ciepła:
Wymiennik należy montować ustawiony pionowo
Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.
Przy wymiennikach zaleca się dokonywania okresowego czyszczenia
Szczegóły techniczne:
Stal kwasoodporna 316L, lutowana miedzią 99,9% Cu
- stal nierdzewna 316L, lutowana miedzią 99,9% Cu
Płyty:
Lutowanie:
Wyjścia:
Ciśnienie robocze:
Maksymalna temperatura pracy:
Przepływ:
Stal nierdzewna S316L, płyta karbowana
Czysta miedź - Cu
4x 3/4", czyli DN 20 BSP, na gwincie zewnętrznym
Do 20 bar
Do +230°C
4 m3/h
- Moc grzewcza - od 15 do 35 kW w zależności od temperatury zasilania
- Powierzchnia wymiany grzewczej - 0,690 m²
Najczęstsze zastosowanie modelu Ba-23-30:
- instalacja kominkowe z kominkiem do ok. 20-24kW
- instalacje CWU z zasobnikiem (dodatkowe źródło ciepła)
- instalacja zasilana piecem gazowym o mocy ok. 20-24kW
- panele słoneczne na glikolu
- domowe piwowarstwo, do chłodnictwa brzeczki piwa,
- chłodnictwo przemysłowe
