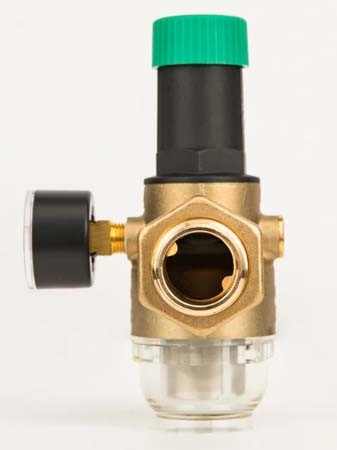

Opis produktu

Regulator ciśnienia membrany został zaprojektowany w celu zmniejszenia ciśnienia w instalacjach hydraulicznych i innych instalacjach, w których nie są obecne agresywne i odporne na wybuchy media. Ciśnienie wyjściowe jest regulowane i nie zmienia się wraz ze zmianami ciśnienia wlotowego.

Dane techniczne:

maksymalne ciśnienie wejściowe: 16 bar,
zakres ciśnienia wyjściowego: 1,5 - 6 bar,
ustawienia fabryczne: 3 bar,
maksymalna temperatura: 40°C,
skala manometru: 0 - 10 bar,
gęstość filtra: 0,3 mm.

Regulator ciśnienia membrany jest zaprojektowany w celu ograniczenia ciśnienia w instalacjach hydraulicznych i innych instalacjach, w których nie są obecne agresywne i odporne na wybuch media. Zwykle służy do ochrony urządzeń lub systemów przed nadmiernym ciśnieniem. Ponadto w systemach grzewczych można stosować reduktory ciśnienia, aby zapobiec zbyt wysokiemu ciśnieniu w kotle. Ciśnienie za reduktorem ciśnienia można regulować w określonym obszarze i nie zależy od ciśnienia wejściowego.

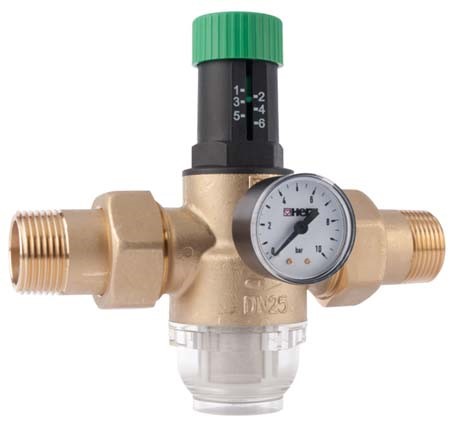

Ciśnienie wyjściowe jest regulowane i nie zmienia się wraz ze zmianami ciśnienia wlotowego. Żądane ciśnienie można łatwo regulować przed instalacją za pomocą zielonego przycisku na górze zaworu. Ustawienie fabryczne jest ustawione na 3 bar dla wygody, ale można go dostosować do specyficznych wymagań w zakresie od 1,5 do 6 bar.

Regulator ciśnienia musi być umieszczony w pozycji poziomej z filtrem w dół. Zwróć uwagę na kierunek przepływu, który strzałką jest oznaczony przez č jeden na obudowie.č Do prawidłowego działania poziom rury musi wynosić co najmniej 5x DN rury przed i za regulatorem.

Regulator ciśnienia jest wyposażony w wbudowany filtr, który ma na celu ochronę domowego układu hydraulicznego przed wprowadzeniem zanieczyszczeń, takich jak brud, rdza i cząstki piasku.Ta filtracja zapewnia czysty i bezpieczny przepływ wody, zmniejsza ryzyko uszkodzenia urządzeń i utrzymuje wydajność systemu w czasie.

Wbudowany wskaźnik ciśnienia ułatwia monitorowanie ciśnienia w systemie, zapewniając spokój i precyzyjną kontrolę. Należy uważać, aby nie przekraczać określonych wartości w skali regulatora ciśnienia, ponieważ może to uszkodzić zawór. Po każdym nowym ustawieniu ciśnienia wyjściowego, linia regulowana jest otwierana i zamykana, a ciśnienie jest odczytywane ponownie. Zalecamy utrzymanie przez autoryzowanych instalatorów zgodnie z normami DIN 1988. Sprawdź stan filtra w sterowniku kilka razy w roku i w razie potrzeby wyczyść go lub wymień na nowy. Narzędzia potrzebne do konserwacji są wyposażone w reduktor ciśnienia.

Manometr

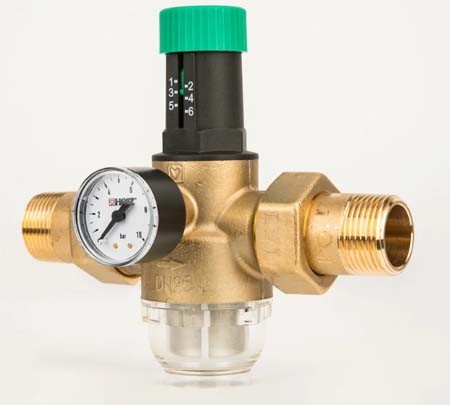

Regulator ciśnienia membrany wyposażony jest w manometr o skali 0-10 bar, co umożliwia dokładne monitorowanie ciśnienia w układzie grzewczym. Manometr może być zainstalowany po dowolnej stronie obudowy zaworu, ponieważ dostępne są dwa złącza 1/4, co umożliwia elastyczną instalację.

Regulacja ciśnienia

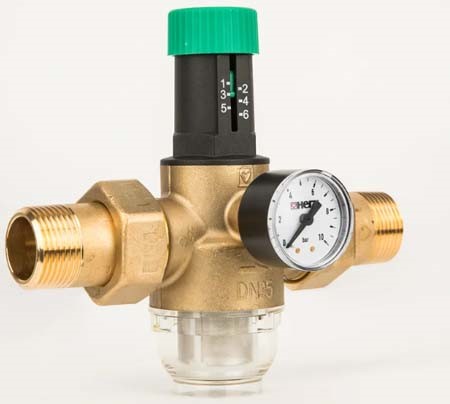

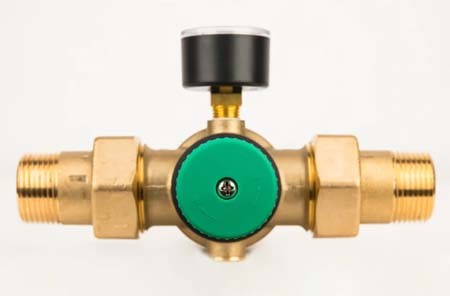

Aby dostosować nacisk na regulator ciśnienia membrany, użyj zielonego przycisku regulacji znajdującego się w górnej części produktu. Przycisk pozwala na łatwą ręczną regulację ciśnienia w obwodzie wodnym. Aby zwiększyć ciśnienie, przekręć przycisk zgodnie z ruchem wskazówek zegara i zmniejszyć go w przeciwnym kierunku. Przycisk jest przeznaczony do wygodnego użytkowania ręcznego, co umożliwia szybką i łatwą regulację bez dodatkowych narzędzi.

Holenderski z wolnym orzechem / ŚRUBUNEK

Regulator ciśnienia membrany jest przeznaczony do łączenia się z układem z Holendrem z nakrętką o dziko obracającej się (zawartą w zestawie). Ułatwia to konserwację i możliwość odłączenia zaworu podczas serwisowania.
__ Przy wiekszej ilości danego towaru mozliwa jest negocjacja ceny

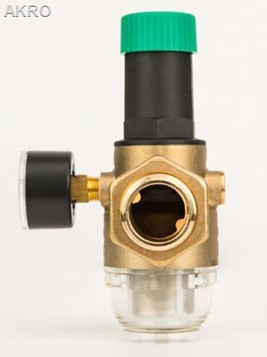

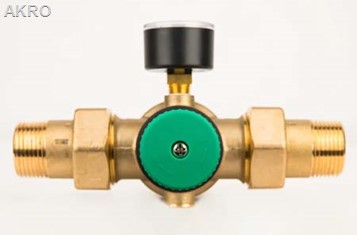

HERZ reduktor ciśn. DN15 1/2 1,56 bar z filtrem
