Opis produktu

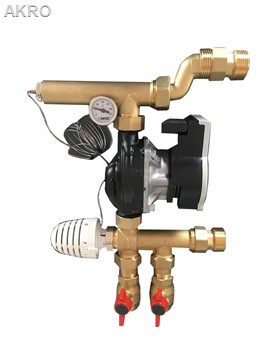

ZESTAW MIESZAJĄCYDO ROZDZIELACZY HERZ
z pompą wilo Yonos Para 15/6-43/SC
oraz głowicą termostatyczną z kapilarą
nr wew: he400
nr kat: 1732005
Zespół mieszający jest stosowany w wysokotemperaturowych systemach grzewczych, gdy zachodzi potrzeba obniżenia temperatury zasilania w systemie - ogrzewanie płaszczyznowe (podłogowe, ścienne).
Zespół składa się z pompy obiegowej, zaworu mieszającego z głowicą termostatyczną, zaworu zwrotnego, przekładki, tulei nurnikowej, termostatu zabezpieczającego, dwóch przyłączy z nakrętką i dwóch zaworów kulowych.
Zespół przygotowuje temperaturę medium w obiegach grzewczych.
Przyłącza do pompy nie są całkowicie wkręcone, ponieważ instalator może dostosować położenie pompy do potrzeb instalacji.
Po montażu konieczne jest sprawdzenie szczelności połączeń pompy.
W przypadku zanieczyszczeń w medium (twarda woda, zanieczyszczenia itp.), konieczne jest zainstalowanie filtra, ponieważ zanieczyszczenia mogą spowodować uszkodzenie uszczelek zastosowanych w zespole.[Grupa mieszająca do rozdzielacza HERZ 400 Maksymalna temperatura robocza 90°C]Parametry głowicy termostatycznej
Typ: 1 9420 88
Zakres nastaw temperatury: 20 - 50 °C
Maks. różnica ciśnień: 0,75 bar, dla bezszumnej pracy nie powinna przekraczać 0,2 bar
Długość rurki kapilarnej: 2 m
Histereza: 0,3 K
Zabezpieczenie przed przegrzaniem: 10 K w stosunku do pełnej skali
Zakres zastosowania
Głowica termostatyczna HERZ z czujnikiem przylgowym składa się z termostatu, kapilary i czujnika przylgowego.
Może być montowana na wszystkich zaworach HERZ, które są przeznaczone do pracy termostatycznej, z gwintem przyłączeniowym M 30x1,5.[Grupa mieszająca do rozdzielacza HERZ 400 Liczba obwodów 0]Materiał i konstrukcja :
Uszczelki: EPDM
Korpus zaworu zwrotnego: POM
Zakres pomiarowy termometrów: 0 - 80 °C
Gwinty zewnętrzne: zgodnie z ISO 228-1 i ISO 724
Gwinty wewnętrzne: zgodnie z ISO 7-1
Termostat przylgowy: Afriso GAT / 7HC
Głowica termostatyczna: 1 9420 88[Grupa mieszająca do rozdzielacza HERZ 400 Wysokość 50 cm]Parametry termostatu zabezpieczającego
Typ: Afriso GAT / 7HC
Zastosowanie: termostat przylgowy do stosowania w ogrzewaniu,
klimatyzacji, wentylacji, z taśmą mocującą do montażu
na rurach od 16 mm do 100 mm
Zakres ustawień: 20 - 90 °C - temperatura regulowana od wewnątrz obudowy
Element czujnikowy: bimetal
Styk przełączający: NC16 (2,5) A 250 V AC, NO 2,5 A 250 V AC
Obudowa: płyta podstawy ze stali ocynkowanej, górna część z szarego tworzywa sztucznego
Temperatura maksymalna: 85 °C na obudowie
Klasa ochrony: IP 20
Wejście kabla: połączenie śrubowe M 20x1,5[Grupa mieszająca do rozdzielacza HERZ 400 Waga produktu z opakowaniem jednostkowym 7 kg]Komponenty zespołu mieszającego HERZ
1. Zawór mieszający
2. Zawór zwrotny
3. Głowica termostatyczna
4. Termometr na zasilaniu
5. Termometr na powrocie
6. Pompa cyrkulacyjna
Wilo Yonos PARA 15/6-43/SC
7. Element dystansowy
8. Tuleja nurnikowa
9. Przyłącze z nakrętką
10. Zawór kulowy
11. Termostat zabezpieczający
