Opis produktu

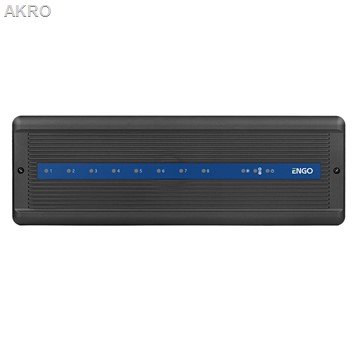

CONTROL BOX ECB8HC-230
932331401
Przewodowa listwa do sterowania ogrzewaniem podłogowym z modułem pompy i kotła oraz funkcją chłodzenia, 8 stref, 230V

Grzanie i Chłodzenie: Pełna kontrola komfortu przez cały rok z jedną listwą.

Wyjścia (HEAT/COOL): Automatycznie uruchamia grzanie lub chłodzenie.

Proste Przełączanie Trybów (wejście CO): Jeden sygnał 230V z pompy ciepła przełącza logikę wszystkich stref.

Bezpieczne Chłodzenie: Wejście na „czujnik rosy” chroni podłogę przed kondensacją wilgoci.

Stop „Taktowaniu” Kotła: Regulowane opóźnienie (0-15 min) chroni pompę i kocioł przed nadmiernym zużyciem.

Moc dla 48 siłowników: Obsługuje 8 termostatów i do 6 siłowników na jedną strefę.

Pełna Kompatybilność: Beznapięciowe styki (volt-free) pasują do każdego kotła czy pompy ciepła.

Logiczne Wyjście Pompy: Wspólne sterowanie 230V pompą w obu trybach (grzanie i chłodzenie).

Szybka Diagnostyka LED: Dwukolorowe diody: czerwony (grzeje), niebieski (chłodzi).

Montaż na 2 Sposoby: Wygodna instalacja na ścianie lub standardowej szynie DIN.

DANE TECHNICZNE

Zasilanie 230V AC, 50 Hz

Maksymalne obciążenie 10A

Wyjścia

Pompa obiegowa 230V AC max 5(2) A
Kocioł NO/COM/NC
Chłodzenie NO/COM
Siłowniki 230V AC max 2 A

Wejścia

8 stref
CO INPUT (Change Over) volt-free
DEW INPUT (punkt rosy) volt-free

Typ siłowników: NC (beznapięciowo zamknięte)

Opóźnienie wyłączenia :0 / 3 / 5 / 15 min

Wymiary [mm]: 330 x 110 x 36

ECB8HC-230: Inteligentna Listwa 8 Stref, Centrum Systemu Grzania i Chłodzenia

Nowoczesne budownictwo stawia na efektywność energetyczną i całoroczny komfort. Sercem takich systemów coraz częściej staje się pompa ciepła, która zimą dostarcza ciepło, a latem – przyjemny chłód. To rozwiązanie idealne, ale rodzi fundamentalne wyzwanie instalacyjne: jak zarządzać systemem, który musi płynnie przełączać się między dwoma przeciwnymi trybami pracy? Jak sprawić, by ten sam system ogrzewania podłogowego, który grzał w styczniu, bezpiecznie chłodził w lipcu?

Odpowiedzią jest przewodowa listwa sterująca ECB8HC-230. To nie jest zwykły rozdzielacz sygnałów. To inteligentne centrum zarządzania 8 strefami, zaprojektowane od podstaw, by być mózgiem nowoczesnej instalacji 2-w-1. Rozwiązuje ona kluczowe problemy instalatorów, jednocześnie chroniąc drogie komponenty systemu i zapewniając użytkownikowi bezproblemowy komfort.

Pełna Kontrola: Grzanie i Chłodzenie w Jednej Listwie

ECB8HC-230 została stworzona do jednego celu: by dać Ci pełną kontrolę nad komfortem przez cały rok z jednej listwy. Koniec z osobnymi układami do grzania i osobnymi do chłodzenia. Koniec ze skomplikowanymi przekaźnikami i szafami pełnymi automatyki. Ten jeden komponent centralizuje zarządzanie 8 niezależnymi strefami, współpracując z przewodowymi termostatami pokojowymi 230V. Niezależnie od tego, czy na zewnątrz panuje mróz, czy upał, ECB8HC-230 wie, co robić.

Innowacja, Którą Pokochają Instalatorzy: Oddzielne Wyjścia (HEAT/COOL)

To jest absolutnie kluczowa cecha, która wyróżnia tę listwę. Tradycyjne sterowniki posiadają jedno wyjście na źródło ciepła. Ale co zrobić, gdy źródła (lub tryby) są dwa? ECB8HC-230 rozwiązuje ten problem w genialny sposób. Posiada dwa oddzielne, beznapięciowe wyjścia:

Wyjście HEAT (Grzanie): Dedykowane do uruchamiania urządzenia grzewczego (np. kotła gazowego, styku grzania pompy ciepła).
Wyjście COOL (Chłodzenie): Dedykowane do uruchamiania urządzenia chłodzącego (np. agregatu wody lodowej, styku chłodzenia pompy ciepła).

Dzięki temu instalator nie musi budować skomplikowanej logiki na zewnętrznych stycznikach. Po prostu podłącza kocioł do „HEAT”, a agregat do „COOL”. Resztą zajmie się listwa.

Proste Przełączanie Trybów (Wejście CO) – Cały Budynek Jednym Sygnałem

Jak więc listwa wie, czy ma grzać, czy chłodzić? Służy do tego dedykowane wejście „CO” (Heat/Cool Changeover). Wystarczy podłączyć do niego sygnał (styk beznapięciowy) – najczęściej bezpośrednio z pompy ciepła, która sama decyduje o przejściu w tryb letni.

To niewiarygodne uproszczenie dla instalatora i pełna automatyzacja dla użytkownika.

Bezpieczne Chłodzenie: Koniec Zmartwień o Kondensację

Chłodzenie podłogowe to luksus, ale niesie ze sobą jedno poważne ryzyko: kondensację wilgoci. Jeśli zimna woda w rurach schłodzi podłogę poniżej „punktu rosy”, na jej powierzchni zacznie wykraplać się woda. To prosta droga do zniszczenia drewnianego parkietu, paneli i rozwoju pleśni.

Listwa ECB8HC-230 posiada kluczowe zabezpieczenie: wejście na „czujnik punktu rosy”. Ten opcjonalny sensor monitoruje wilgotność. Jeśli wykryje choćby najmniejsze ryzyko kondensacji, wysyła sygnał do listwy, a ta natychmiast blokuje pracę w trybie chłodzenia, chroniąc Twoją podłogę przed katastrofą. To funkcja obowiązkowa w każdej profesjonalnej instalacji chłodzenia płaszczyznowego.

Stop „Taktowaniu”: Ochrona Najdroższych Urządzeń

Pompa ciepła, czy kocioł to najdroższe elementy systemu. Ich największym wrogiem jest „taktowanie”, czyli częste, krótkie cykle włączania i wyłączania. Powoduje to drastyczne zużycie sprężarki, pompy i automatyki. Dzieje się tak, gdy jeden mały obwód (np. łazienka) szybko się nagrzeje i wyłączy, a po chwili znów prosi o ciepło.

ECB8HC-230 chroni Twój sprzęt. Posiada stałe opóźnienie załączenia źródła ciepła oraz pompy, a także regulowane opóźnienie wyłączenia wyjść HEAT/COOL (wybieg 0, 3, 5 lub 15 minut). Listwa „zbiera” sygnały ze stref i czeka 3min, zanim uruchomi główne urządzenia, a następnie gdy wszystkie sterowniki przestaną sygnalizować zapotrzebowanie na ciepło/chłód – może je wyłączyć natychmiast, lub po ustawionym czasie – 3, 5 lub 15min. Daje to systemowi czas na stabilizację, wymusza dłuższą pracę w jednym cyklu i radykalnie chroni pompę ciepła oraz kocioł przed nadmiernym zużyciem. To bezpośrednia oszczędność na kosztach serwisowych i dłuższa żywotność całej instalacji.

Potężna Moc dla 48 Siłowników

Nowoczesne domy to często duże, otwarte przestrzenie – salon połączony z kuchnią i jadalnią. Taka strefa wymaga nie jednego, ale kilku obwodów ogrzewania podłogowego. Listwa ECB8HC-230 jest na to gotowa. Obsługuje 8 niezależnych termostatów (stref), a do każdej strefy można podłączyć aż 6 siłowników termoelektrycznych.

Daje to łączną moc obsługi do 48 siłowników z jednej listwy. To potężny zapas mocy, który pozwala instalatorowi bez problemu zarządzać nawet najbardziej rozbudowanymi rozdzielaczami w dużych domach i obiektach komercyjnych.

Pełna Kompatybilność (Styki Beznapięciowe)

Jak podłączyć listwę do kotła, który wymaga sygnału 24V? Albo do pompy ciepła, która potrzebuje czystego styku „zwarcia”? Żaden problem. Wyjścia sterujące źródłem ciepła czy chłodu w listwie ECB8HC-230 to styki beznapięciowe (volt-free) typu NO/COM/NC (dla grzania) i NO/COM (dla chłodzenia).

Oznacza to, że listwa nie wysyła własnego napięcia, a jedynie działa jak inteligentny przełącznik. Daje to pełną kompatybilność i swobodę podłączenia. Możesz nią sterować praktycznie każdym urządzeniem na rynku, niezależnie od producenta i wymaganego napięcia sterującego.

Logika i Diagnostyka na Pierwszy Rzut Oka

ECB8HC-230 została zaprojektowana, by ułatwić życie instalatorowi.

Logiczne Wyjście Pompy: Listwa posiada jedno, wspólne wyjście 230V do sterowania pompą obiegową. Jest ono aktywowane automatycznie, gdy pojawi się żądanie grzania lub chłodzenia. Proste i skuteczne.

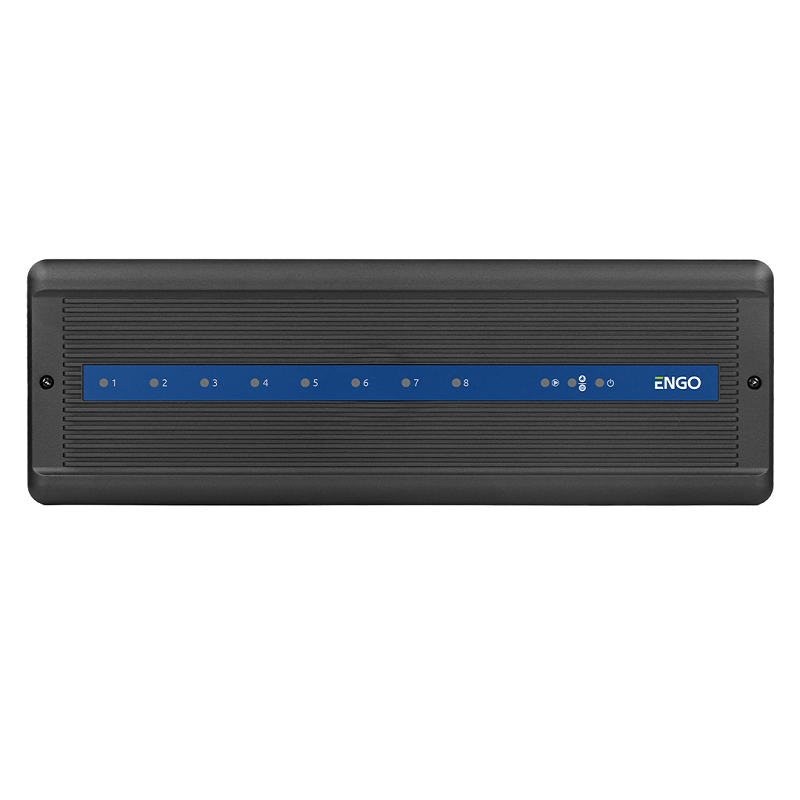

Szybka Diagnostyka LED: Koniec ze zgadywaniem, co robi system. Każda strefa, każde wyjście i każdy tryb pracy ma własną diodę LED. Co więcej, kluczowe wskaźniki pracy pompy obiegowej czy źródła ciepła/chłodu posiadają diody dwukolorowe. Na pierwszy rzut oka widać, czy listwa jest w trybie grzania (świeci na czerwono), czy w trybie chłodzenia (świeci na niebiesko). To bezcenne narzędzie diagnostyczne podczas uruchamiania i serwisu.

Elastyczny Montaż na 2 Sposoby

Nieważne, czy montujesz automatykę w dedykowanej szafce rozdzielacza, czy w kotłowni na ścianie – ECB8HC-230 się dostosuje. Obudowa jest przystosowana do wygodnej instalacji na standardowej szynie DIN 35mm lub do tradycyjnego montażu naściennego.

Podsumowanie: Profesjonalne Rozwiązanie 2-w-1

Listwa przewodowa ECB8HC-230 to niezbędny komponent każdej nowoczesnej, strefowej instalacji grzewczo-chłodzącej. To nie jest wybór, to konieczność, jeśli system ma działać wydajnie, automatycznie i bezpiecznie.

Dla instalatora to gwarancja prostego montażu, logicznego podłączenia, pełnej kompatybilności i ochrony drogiego sprzętu klienta. Dla użytkownika końcowego to „mózg”, który po cichu dba o idealny komfort przez cały rok, chroniąc podłogę przed zalaniem i pompę ciepła przed zużyciem.

To inwestycja, która zapewnia spokój, bezpieczeństwo i prawdziwą, inteligentną kontrolę nad klimatem w Twoim domu. __ Przy wiekszej ilości danego towaru mozliwa jest negocjacja ceny
