Opis produktu

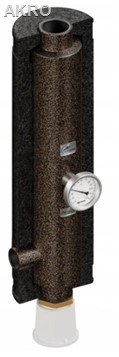

Elektryczny przepływowyogrzewacz instalacji c.o.
Strzelec – wersja 4,5kW/400V
Elterm
nr kat: 214004
nr wew: ke102
Ogrzewacz wody c.o. Strzelec jest urządzeniem do dogrzewania wody c.o. w celu:
1. niedopuszczenia do wyziębienia budynku (np. nocą w obiektach ogrzewanych kominkiem z płaszczem wodnym lub innym kotłem na paliwo stałe),
2. zabezpieczenia przed zamarznięciem wody w budynku w danej chwili nieużywanym,
3. wykorzystania „darmowych” kilowatogodzin, które mamy do dyspozycji np. posiadając mikroelektrownię fotowoltaiczną,
4. dogrzania w sytuacji ekstremalnie niskich temperatur.
Może być także wykorzystany jako urządzenie alternatywne na wypadek awarii głównego źródła ciepła.
Dogrzewacz Strzelec przeznaczony jest tylko do układów CO.
Nie można go stosować w układach CWU.
Zasada działania
Ogrzewacz wody c.o. Strzelec nie może być jedynym źródłem ciepła w instalacji wodnej c.o.
Na puszce sterującej znajduje się pokrętło do regulacji temperatury wypływającej z ogrzewacza w zakresie do 75°C.
Urządzenie jest wyposażone w awaryjny wyłącznik resetowany ustawiony fabrycznie na 97°C. W przypadku przekroczenia tej temperatury wyłącznik awaryjny odłączy urządzenie od zasilania.
W tym przypadku należy ustalić przyczynę przegrzania, usunąć ją i ponownie włączyć zabezpieczenie awaryjne (przez przyciśnięcie na membrankę w wąskim otworze w puszce sterującej - usłyszymy wówczas charakterystyczny dźwięk przesterowania membranki).
Instalacja c.o., w której pracuje Strzelec może być napełniona wodą lub innym płynem przeznaczonym do tych instalacji na bazie glikolu np. Ergolid w stężeniu max. 50%.
PAREMETRY:
moc 4,5kW z zasilaniem 3-fazowym wyposażonym w zasilający przewód 5-żyłowy. Należy go podłączyć do zasilania 3-fazowego 400V za pomocą listwy zaciskowej i wyposażyć w wyłącznik.
Zadanie to należy powierzyć elektrykowi z odpowiednimi uprawnieniami.
MONTAŻ
Ogrzewacz do instalacji c.o. należy zamontować szeregowo w przepływie do głównego źródła ciepła (kocioł, pompa ciepła, kominek) na rurze zasilającej lub powrotnej. Może pracować w pozycji pionowej, jak również poziomej. W przypadku pozycji poziomej należy zadbać o prawidłowe odpowietrzanie ogrzewacza. Montaż hydrauliczny należy powierzyć osobie o stosownych kwalifikacjach

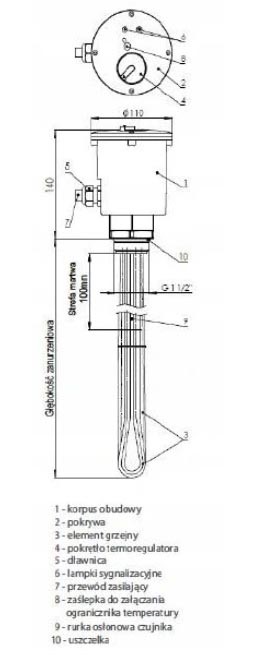

CHARAKTERYSTYKA UKŁADU GRZEJNEGO: GRZAŁKA EJK (służąca do podgrzewania wody w otwartych i zamkniętych zbiornikach metalowych ciepłej wody użytkowej, emaliowanych oraz wykonanych ze stali nierdzewnej.
